把手

L22

把手

阳极氧化

用途：机械行业,医疗器械与设备,医疗诊断设备,铁路、船舶、航空航天,新能源设备设施

电子样册 CAD数据

型号选择点击勾选型号

- + 个

登录获取报价

总价(未税):5.3*100=530.00元

合计:560.00元

登录可立即订购

一键沟通

数量	单价
1-4	16.8元
50+	13.6元

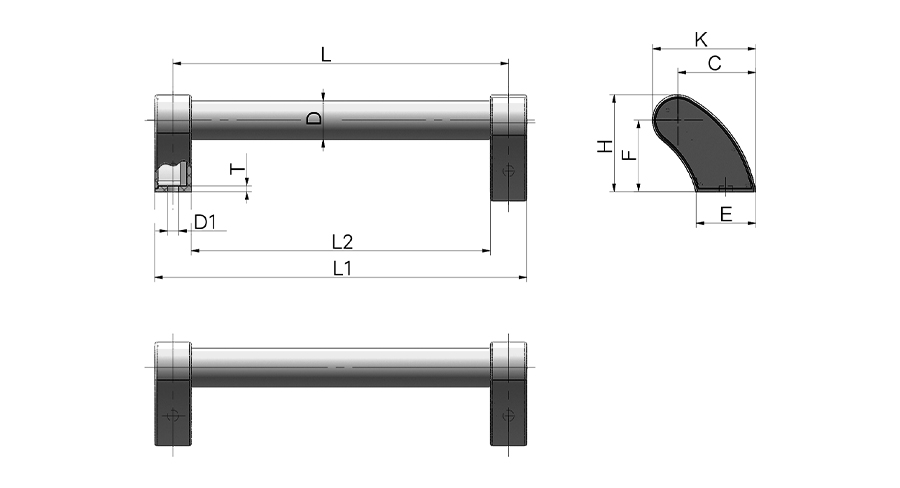

产品尺寸图

产品尺寸和属性

	型号		材质	管身	支脚	盖板	重量（g）	长度L	D	L1	L2	H	F	E	T	D1	C		3D图纸	选购
选取	重置																		点击下载	点击勾选
	L22-D30-250-W		铝合金	银白	银白	白色	527.01	250	30	278	222	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-250-B		铝合金	黑色	黑色	黄色	537.81	250	30	278	222	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-250-S		铝合金	银白	黑色	银白	534.81	250	30	278	222	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-250-N		铝合金	黑色	黑色	黑色	552.49	250	30	278	222	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-300-W		铝合金	银白	银白	白色	533.34	250	30	328	272	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-300-B		铝合金	黑色	黑色	黄色	580	250	30	328	272	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-300-S		铝合金	银白	黑色	银白	562.91	250	30	328	272	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-300-N		铝合金	黑色	黑色	黑色	580	250	30	328	272	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-350-W		铝合金	银白	银白	白色	592.07	250	30	378	322	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-350-B		铝合金	黑色	黑色	黄色	600.03	250	30	378	322	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-350-S		铝合金	银白	黑色	银白	600.25	250	30	378	322	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-350-N		铝合金	黑色	黑色	黑色	599.99	250	30	378	322	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-400-W		铝合金	银白	银白	白色	612	250	30	428	372	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-400-B		铝合金	黑色	黑色	黄色	614.01	250	30	428	372	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-400-S		铝合金	银白	黑色	银白	626.01	250	30	428	372	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-400-N		铝合金	黑色	黑色	黑色	614	250	30	428	372	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-500-W		铝合金	银白	银白	白色	696.04	250	30	528	472	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-500-B		铝合金	黑色	黑色	黄色	670.01	250	30	528	472	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-500-S		铝合金	银白	黑色	银白	670.01	250	30	528	472	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-500-N		铝合金	黑色	黑色	黑色	685.03	250	30	528	472	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-600-W		铝合金	银白	银白	白色	740.01	250	30	628	572	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-600-B		铝合金	黑色	黑色	黄色	740.2	250	30	628	572	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-600-S		铝合金	银白	黑色	银白	742.41	250	30	628	572	74.5	55	46	4.5	8.8	60		下载	购买
	L22-D30-600-N		铝合金	黑色	黑色	黑色	728.01	250	30	628	572	74.5	55	46	4.5	8.8	60		下载	购买

特点

管式手柄：支脚，锌合金，侧盖板，聚酰胺（PA）

W型：管身阳极氧化处理，银白色，亚光饰面；支脚，银白色，亚光饰面；侧盖板，白色，亚光饰面

B型：管身黑色，亚光饰面；支脚黑色，亚光饰面；侧盖板，黄色，亚光饰面

S型：管身阳极氧化处理，银白色，亚光饰面；支脚，黑色，亚光饰面；侧盖板，银白色，亚光饰面

N型：管身黑色，亚光饰面；支脚，黑色，亚光饰面；侧盖板，黑色，亚光饰面弧形支脚美观，使用性能稳定，安全，可靠

安装：支脚带有用于内六角螺钉M8的通孔
