分度销——灵活调整准确定位

分度销主要用于两部分工件在发生相对位移后通过销头的伸缩运动来实现定位。

在带给用户体验的同时，TANJA对分度销销头的剪切载荷、弯曲载荷进行强度计算。

案例分享（S24）

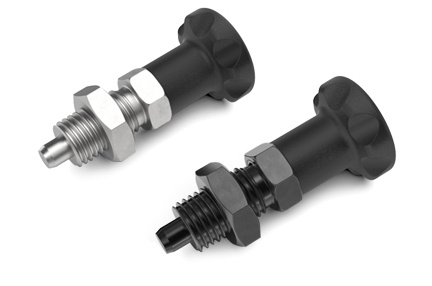

S24不带定止位的设计使其在销头处于末端位置时（弹簧“受阻”），仍能吸收轴向力。设计用于无需标准捏手操作分度销的场合。

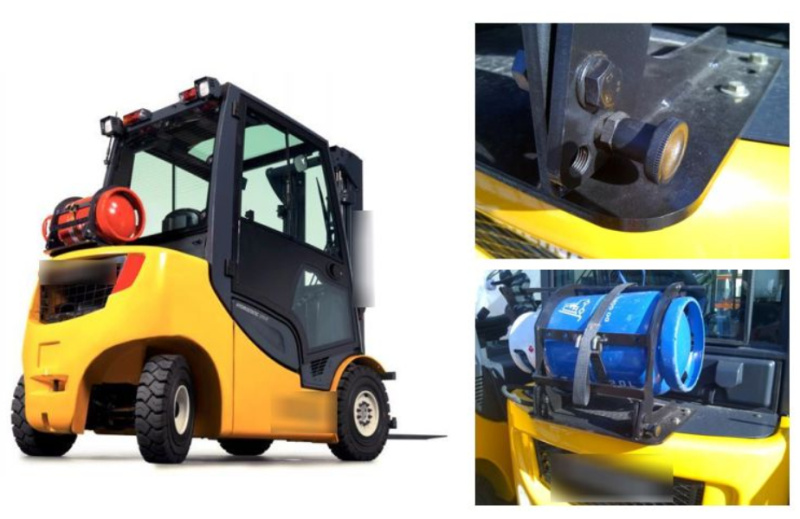

1.叉车

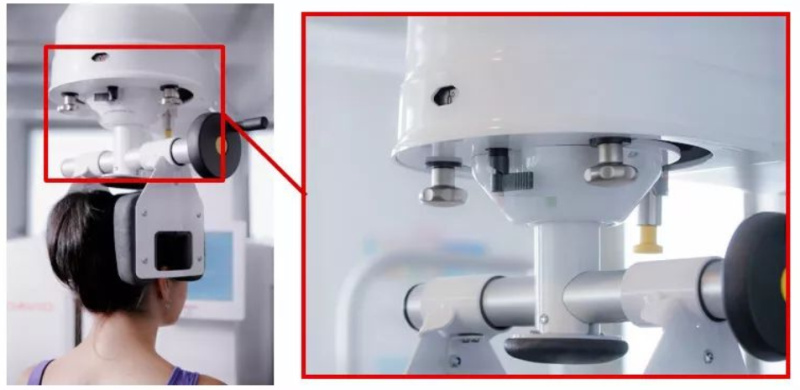

2.手术椅子

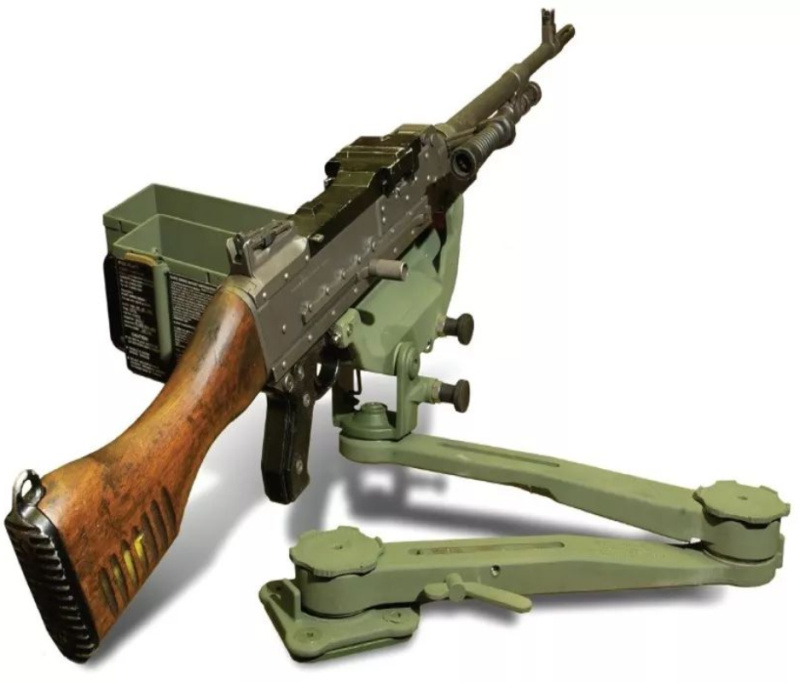

3.军事装备

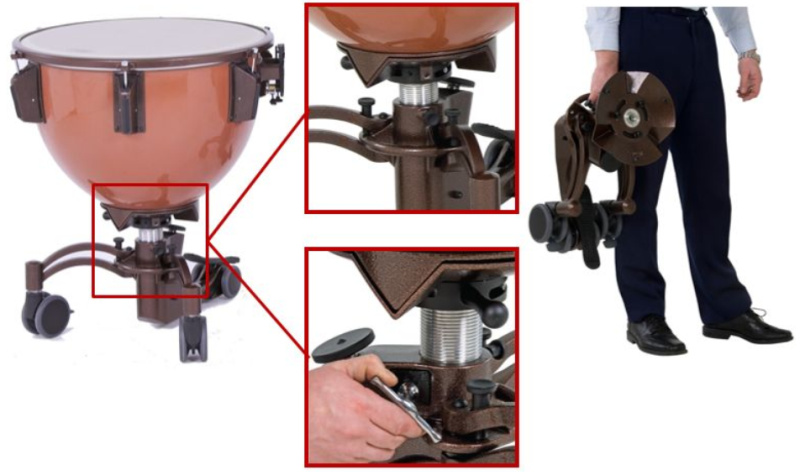

4.音乐器材

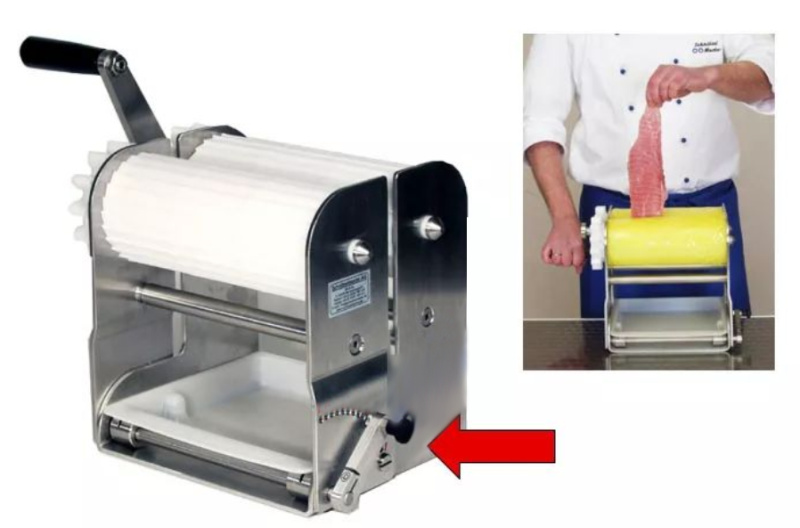

5.厨房设备

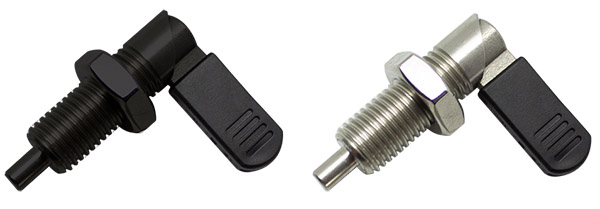

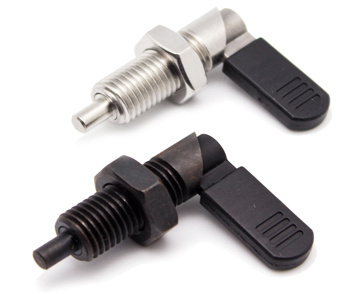

带定止位的把手式分度销，适用于要求锁定销头在任何时候均不得突出的场合。将锁头旋转180°，锁定销头自行缩回。槽口提供销头定位及防旋转功能。

1.健身器材

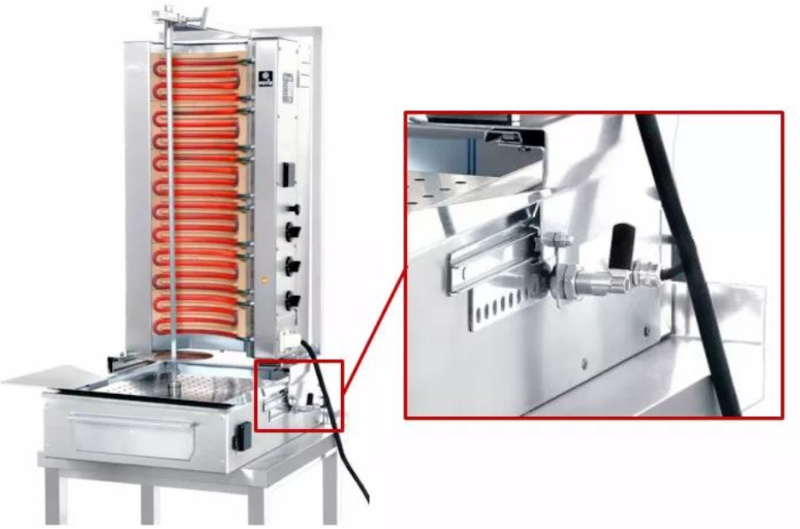

2.烧烤炉

分度销的强度计算

剪切载荷

若分度销本体和相对的销头定位孔间仅有微小的间隙，则可将分度销的负载简化为一个纯净的剪切作用。由于通常实际情况并非如此，后文中讨论考虑“弯曲”载荷的情况。考虑到分度销销头剪切载荷与分度销的抗拉强度Rm相关，设剪切强度约为螺栓拉伸强度的80％。然而，在此工况下，任何预先存在的变形和残余变形都可能意味着分度销已经不可再次使用。为确保分度销的功能完好，须考虑使用屈服极限Re 代替拉伸强度 Rm。

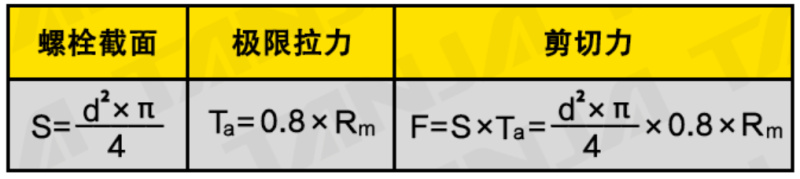

计算公式：

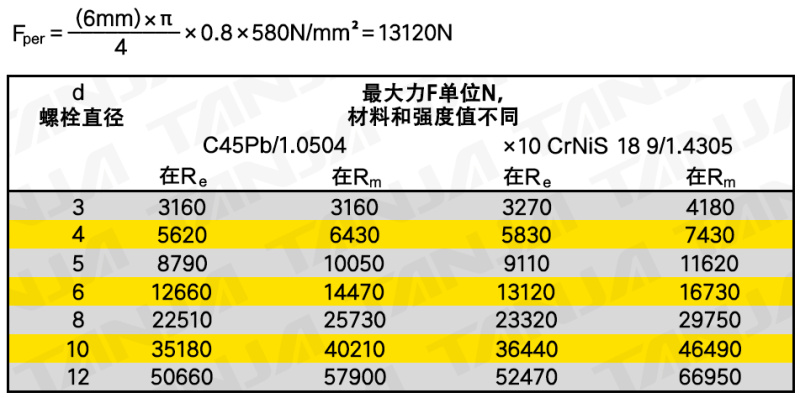

计算示例，负载值:

不锈钢制，螺栓直径为6mm的分度销，屈服极限Re = 580 N/mm²，为防永久形变，计算所允许的最大剪切应力。

安全信息：

原则上，设计阶段还需要考虑足够的安全系数。静负载下的通常安全系数为1.2至1.5；脉动负载下取1.8至2.4，交变载荷下取3至4。

弯曲载荷

若分度销本体和相对的销头定位孔间仅有微小的间隙I，可将负载简化为作用在一侧夹紧的弯曲杆的工况。通过此方法，失效工况的计算需要设计分度销的弯曲。

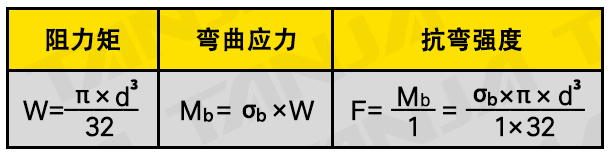

计算公式

材料特性:

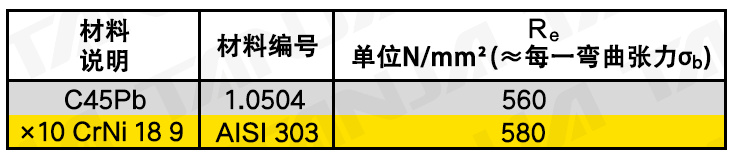

下表所示拉伸强度（Rm）和屈服强度或条件屈服强度（Re / Rp0.2 ）为拉伸试样按照DIN 50125-B6-30标准进行拉伸试验后得到的测定值。这些测试数据构成了此处给出的承载明细的基础。

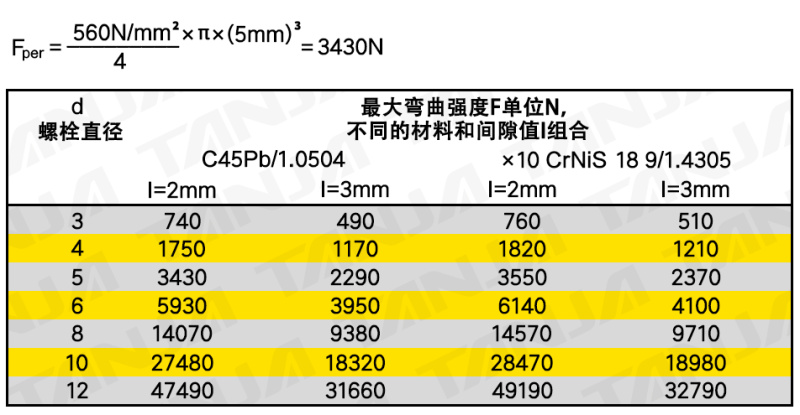

计算示例，负载值:

不锈钢制，螺栓直径为6mm的分度销，屈服极限Re = 580 N/mm²，为防永久形变，计算所允许的最大剪切应力。

安全信息：

原则上，设计阶段还需要考虑足够的安全系数。静负载下的通常安全系数为1.2至1.5；脉动负载下取1.8至2.4，交变载荷下取3至4。
